一、TSMaster中以太网基本功能

TSSocket协议栈

TSSocket协议栈是同星自主开发的，独立于操作系统自带的TCP/IP协议栈，具备如下特性：

1. 每一个独立的以太网硬件接口可以单独配置一个独立的TCP/IP协议栈
2. 不自动发送windows/Linux操作系统平台相关的以太网报文

TSSocket API

TSSocket协议栈同时提供二次开发TSSocket API，匹配同星以太网硬件设备的开发，以及向上支持SOME/IP、DDS以及其他以太网应用。

报文信息显示、记录、回放

TSMaster可以显示各种以太网协议的报文信息显示、记录和回放。

SOME/IP

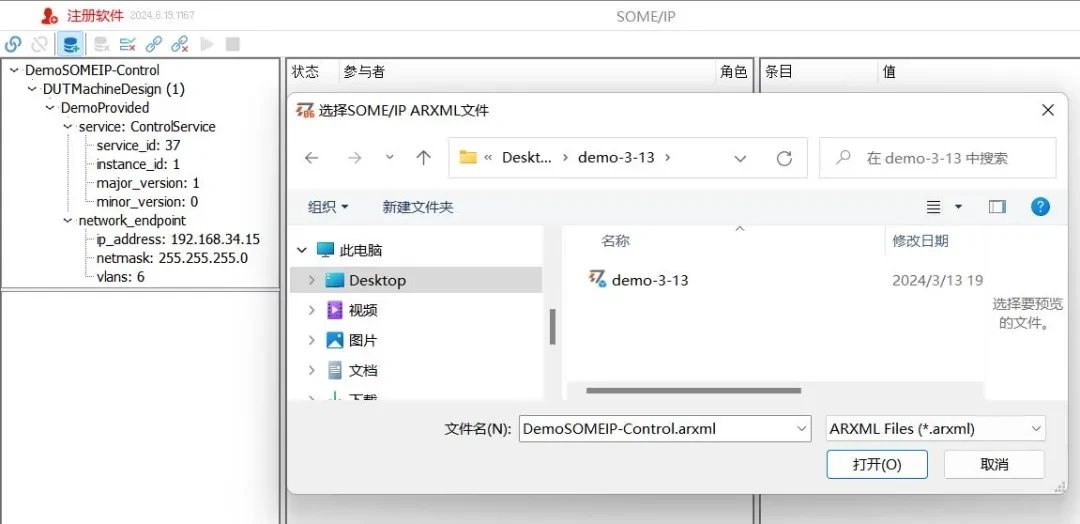

1. SOME/IP：基本功能
   • 支持导入AUTOSAR ARXML文件
   • 依据ARXML信息实现序列化/反序列化
   • 支持自动生成仿真参与者并进行多个参与者仿真
   • 支持自动生成数据类型与数据库符号变量
   • 支持小程序编程接口
   • 支持VLAN

2. SOME/IP：生成信息
   • 支持AUTOSAR CP和AP的ARXML文件
   • 根据ARXML生成类型数据，用于C小程序中用户编程
   • 根据ARXML生成序列化信息，实现数据序列化/反序列化功能
   • 自动生成文件中参与者的仿真代码，可直接运行
   • 自动生成参与者的对手端仿真代码，便于SOME/IP快速环境搭建和测试

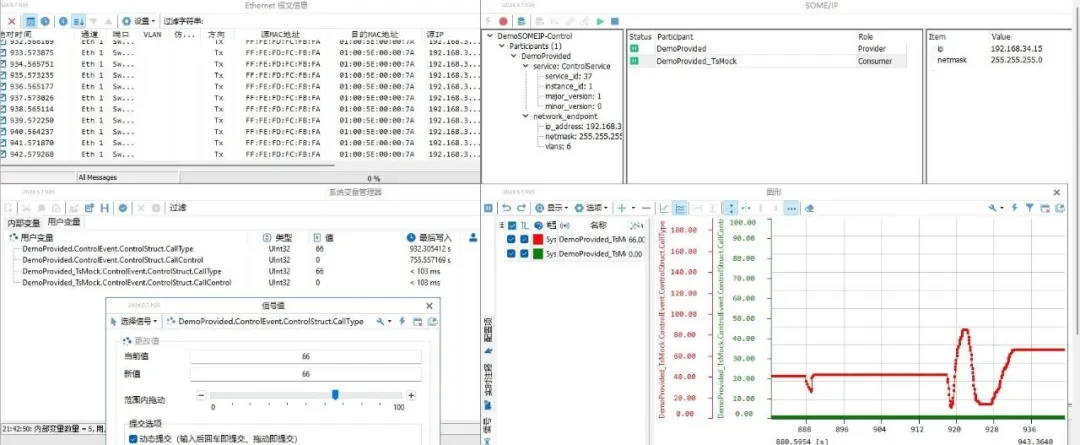

3. SOME/IP：用户变量
   TSMaster以太网-SOME/IP生成的用户变量与面板/图像等模块直接打通，快速访问序列化结果。

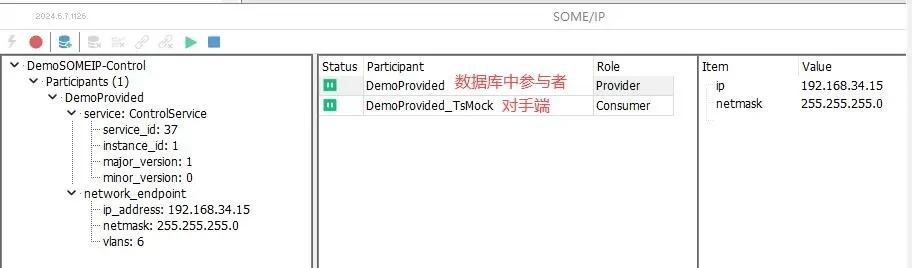

4. SOME/IP：仿真模式
   • 仿真模式支持同时生成对手参与者，实现快速仿真模拟
   • 支持修改基本信息（如IP/MAC等）并进行仿真，避免修改ARXML带来的不方便

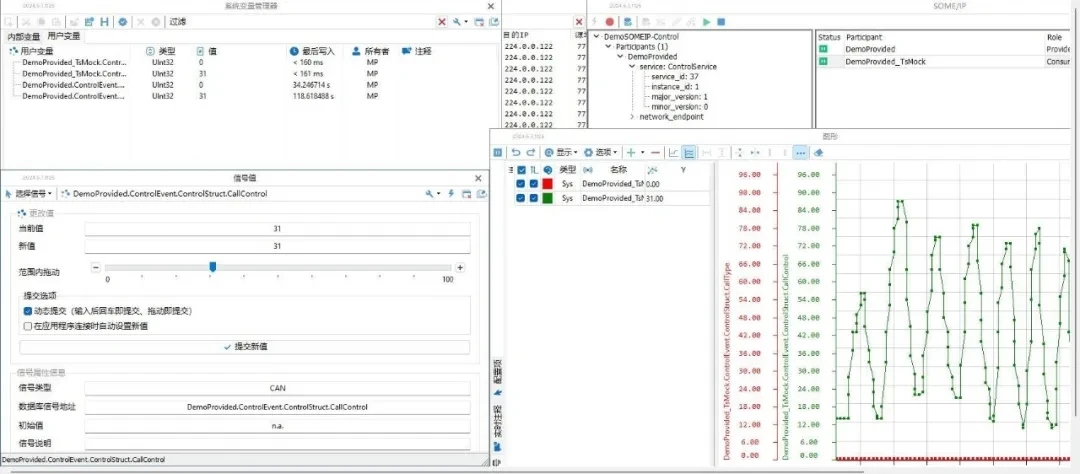

5. SOME/IP：仿真测试
   • ARXML中参与者和对端的仿真代码（C/C++），可直接运行，用户可基于生成的代码，自行编写业务逻辑。
   • 与其他模块配合：使用信号值等模块实现对服务类型数据的修改，面板管理服务变量，实现方便的数据交互与输入,与图形程序等功能配合，实现SOME/IP测试功能。

二、TOSUN车载以太网硬件工具

TE1021

1路100/1000Base-T1转100/1000Base-Tx接口

• 提供带 D-SUB9 汽车以太网接口和 RJ-45 水晶头接口的配套线缆，方便 ECU 与带汽车以太网接口的 PC 连接
• 可通过按键选择主模式或从模式，以太网数据将在汽车以太网和100/1000Base-TX 以太网通信之间无损转换
• 数据传输在两个方向上都是全双工。模式配置可以简单完成 DIP 开关

TE1051

1路车载以太网转USB接口

• 可单独使用，也可和同星系列以太网转换器（TE1021/TE1105）搭配使用，实现在 TSMaster 软件里实时观察报文信息，记录报文信息等功能。
• 通过TSMaster软件实现以太网数据的仿真、分析、测试，也可以实现DoIP，SOMEIP等功能。

TE1105

5路车载以太网交换机

• 支持 IEEE 802.1q (VLAN)模式，支持镜像时的 MAC 过滤、IEEE802.1Qav AVB 流量整形、IEEE802.1Qat 分时调度。
• 通过拨码可以切换主模式或从模式，以太网数据将在汽车以太网和 100/1000Base-TX 以太网通信之间无损转换。

TC1054Pro

多通道车载以太网/CAN FD/LIN总线测试设备

• TC1054Pro是一款4路车载以太网，4路CAN FD，2路LIN转USB/千兆/万兆Ethernet测试设备。
• 通过万兆以太网或者1000Base-T或USB3.0接口连接到电脑上，并通过TSMaster软件实现网络分析、仿真、测试、验证，以及DoIP，SOME/IP等功能。

三、DoIP刷写零代码开发方案

TSMaster UDS 诊断功能不仅支持CAN/CANFD、LIN，同时支持以太网的DoIP的诊断刷写功能，TSMaster 可以少代码甚至零代码完成诊断流程开发，快速打通研发、产线、售后的诊断链路和技术实现。基于TSMaster的DoIP刷写零代码开发主要功能如下。

传输层配置

传输层参数配置包含：

• 诊断仪设备类型
• 传输层通道
• 被测件IP地址与端口
• 测试仪IP地址与端口
• 请求ID与应答逻辑ID
• 功能逻辑ID

服务层配置

诊断服务层路由激活：

1. 可以选择连接DUT后自动执行路由激活命令
2. 设置TCP初始化激活超时时间
3. 激活类型支持默认、WWH-OBD、ISO/SAE保留、中央安全
4. 支持OEM特定类型和发送特定信息

种子密钥

种子密钥支持载入基于C++和C# 、VB.NET 两种平台的DLL。SeedKey源代码也支持内部导出DLL格式文件。使用Seed&KeyTester，进行种子密钥的算法快速验证。

基础诊断服务

基础诊断配置：

• 创建多个诊断服务
• 修改服务的请求与应答
• 诊断参数系统变量解析
• 诊断服务注册系统变量用于外部自动化调用
• 复合诊断服务下载文件
• 自定义CRC校验算法
• 支持加密文件，签名文件或企业自定义文件数据格式

文件下载配置

文件下载支持：

• hex/bin/s19/mot/serc/vdf和厂商自定义
• 起始地址和数据长度的字节数可修改
• 自定义CRC校验算法导入和修改
• 下载文件查看器

自动诊断流程

自动诊断流程：支持多组流程、诊断服务鼠标点选配置、刷写流程一键执行、诊断系统变量外部调用。

DoIP诊断刷写示例

DoIP诊断刷写流程可视化，服务层报文信息解析，以及原始以太网报文查看与记录。

DoIP诊断刷写自动化-COM组件

TSMaster内置报文信息分析，诊断，标定，系统变量数据于一体，便于同步分析数据。通过COM组件调用也可以实现自动化诊断。

联系我们
了解更多汽车测试解决方案可私信或邮件与我们联系，同星智能将竭诚为您提供定制化方案。
